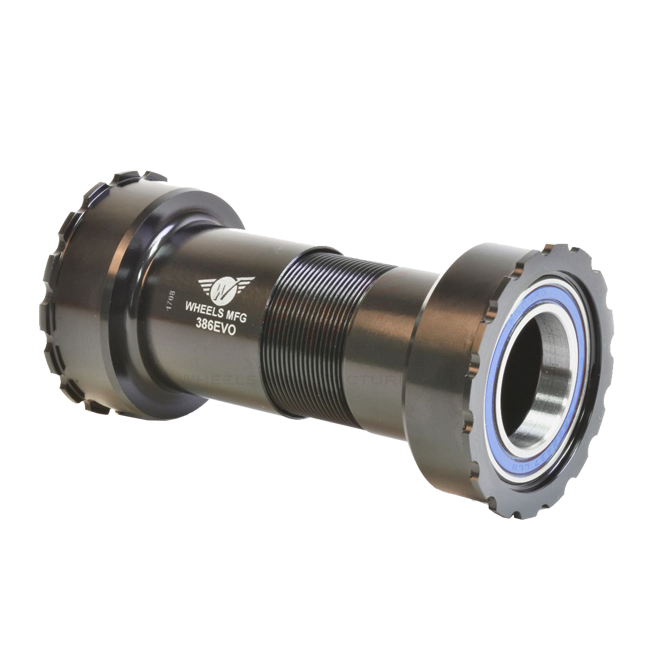

Wheels MFG Innenlager 386EVO – 392EVO Outboard Angular Contact Lager | Achse Sram GXP 24/22mm

Innenlager Wheels Manufacturing

Diese Threaded Innenlager von Wheeels Manufacturing bieten die Moeglichkeit MTB und Road Kurbeln mit 24mm Achsen in Rahmen mit BB386Evo und BB392EVO3, Tretlagergehaeusen mit 86-92 mm Breite und 46 mm Einpressmass zu montieren. Diese Innenlager sind mit den Sram und Truvativ GXP Kurbeln mit 24/22 mm Achse kompatibel.

Die Wheels Manufacturing Lagerschalen werden im Unterschied zu anderen Einpress Innenlagern gegeneinander verschraubt. Dieses hat den grossen Vorteil, das das Innenlagergehaeuse sehr fest und absolut parallel im Rahmen sitzt. Damit ist ein langes Innenlagerleben gesichert. Die Innenlager Schalen sind aus hochfestem Aluminium. Fuer optimale Haltbarkeit baut Wheels MFG fuer jedes Tretlagergehaeuse eingene Lagerschalen, mit dem richtigen Versatz, auch wenn das Einpressmass gleicht ist wie bei den 386EVO, Pressfit 30 und BBright Innenlagern. Damit werden die Lager jeweils moeglichst weit aussen positioniert und die Kurbelachse bestmoeglich abgestuetzt. Andere Hersteller verwenden fuer die unterschiedlichen Einbaubreiten Spacer was nicht ganz so optimal ist.

Wheels Enduro Angular Contact Schraegkugellager:

die Wheels Enduro ABEC5, Angular Contact, Schraeg Kugellager sind speziell fuer den Einsatz in Naben und Innenlager konzipiert. Waehrend in Standard- Radiallagern, nur 3 oder 4 Kugeln gleichzeitig belastet werden, werden bei den Schraeg-Kugellagern alle Kugeln gleichmaessig belastet. Deshalb heist dieser Lagertyp auch Vollkantaktlager. Das verteilt die eingebrachte Kraft auf das ganze Lager, vermindert die Reibung und den Verschleiss. Die Kugeln dieser Lager sind extrem parezise gefertigt mit einer Toleranz von nur 10/1,000,000, doppelt zu praezise wie standart Industrielegern.

Sram GXP Kurbelachse:

Das Sram GXP Kurbelsystem mit unterschiedlichen Achsdurchmessern. Die Achsaussendurchmesser auf der Antriebsseite betraegt 24 mm und auf der linken Seite 22 mm. Dafuer werden die GXP kompatibelen Innenlager benoetigt.

BB386EVO Tretlagergehaeuse:

Die 386EVO Tretlagergehauese haben ein Breite von 86,5 mm und ein Einpressmass fuer das Innenlager von 46 mm. Diese Innenlager werden eingepresst. Bei den Wheels oder Cane Creek Innenlagern werden die Innenlagerhuellsen gegeneinander verschraubt und so in das Tretlagergehaeuse gezogen. Diese ist die deutlich haltbarere Montage, da die Lager durch die Innenlagerhuellse extra fixiert werden.

BB392EVO Tretlagergehaeuse:

Die 392EVO Tretlagergehauese haben ein Breite von 92 mm und ein Einpressmass fuer das Innenlager von 46 mm. Diese Innenlager werden eingepresst. Bei den Wheels oder Cane Creek Innenlagern werden die Innenlagerhuellsen gegeneinander verschraubt und so in das Tretlagergehaeuse gezogen. Diese ist die deutlich haltbarere Montage, da die Lager durch die Innenlagerhuellse extra fixiert werden.

Wheels Manufacturing Outboard Innenlager Technik:

• fuer BB392EVOm und BB386Evo Tretlagergehaeuse geeignet, Tretlagergehaeusebreite 86-92 mm Einpressmass 46 mm
• fuer 24/22mm GXP Kurbelachsen
• Einsatzbereich: Road Cross Country, All Mountain, Enduro
• 7075 Aluminium Lagerschalen, geschmiedete und CNC gefraest
• Threaded Version mit gegeneinander verschraubten Lagerschalen
• Angular Contact Lager
• Gewicht 114 Gramm

Wheels Outboard Innenlager Kompatibilitaet:

mit MTB und Rennrad Kurbeln mit 24/22 mm Kurbelachsen, Sram und TRuvativ GXP. Zur Montage wir das Wheels Werkzeug WRENCH-BB48-44 benoetigt. Das normale Hollowtech Werkzeug passt nicht
