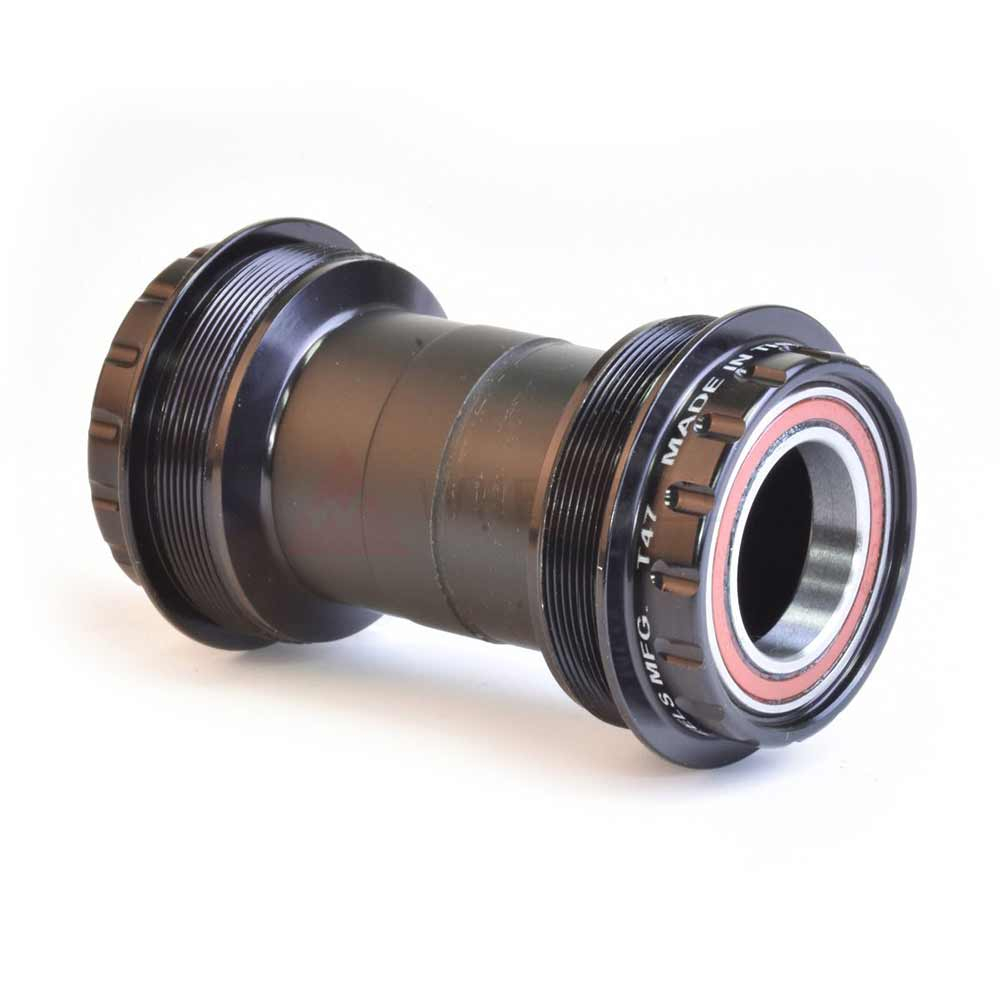

Wheels MFG Innenlager T47 Gewinde 68-73 Mm Inboard Angular Contact Lager | Achse 24 Mm

Innenlager Wheels Manufacturing

Die T47 Gewinde Innenlager von Wheeels Manufacturing fuer MTB und Rennrad Kurbeln mit 24mm Achse in Rahmen in T47 Tretlagergehaeusen mit 68 mm und 73 mm Breite zu montieren

Wheels Enduro ABEC5 Schraegkugellager:

die Wheels Enduro ABEC5, Angular Contact, Vollkontakt Schraeg Kugellager sind speziell fuer den Einsatz in Naben und Innenlager konzipiert. Waehrend in Standard- Radiallagern, nur 3 oder 4 Kugeln gleichzeitig belastet werden, werden bei den Schraeg-Kugellagern alle Kugeln gleichmaessig belastet. Deshalb heisst dieser Lagertyp auch Vollkantaktlager. Das verteilt die eingebrachte Kraft auf das ganze Lagerflaeche, vermindert die Reibung und den Verschleiss. Die Kugeln dieser Enduro Lager sind extrem parezise gefertigt mit einer Toleranz von nur 10/1,000,000, doppelt zu praezise wie Standard Industrielagern. Ausgestattet mit doppelten Silikon Dichtungen, doppelten Lippendichtungen und hochbelastbaren Fett garantieren diese Lager sehr gute Haltbarkeit. Die Enduro Lager lassen sich einfach warten und sind austauschbar.

Ausgestattet mit doppelten Silikon Dichtungen, doppelten Lippendichtungen und hochbelastbaren Fett garantieren diese Lager sehr gute Haltbarkeit. Die Enduro Lager lassen sich einfach warten und sind austauschbar.

Shimano Hollowtech II Kurbelachse 24 mm / Road – MTB:

Das Shimano Hollowtech II Kurbelsystem hat eine durchgehende 24 mm Achse. Die Rennradkurbeln haben eine Achslaenge von 110 mm und und die MTB Kurbeln 120 mm. Dieses Achssystem wird auch bei den FSA Megaexo Kurbeln und den Race Face X Typ Kurbeln verwendet. Die jeweiligen Innenlager sind untereinander kompatibel. Die DH Saint und Zee Kurbeln fuer 83 und 100 mm Einbaubreite haben laengere Achsen und passen auch nur in Rahmen mit den dementsprechend breiteren Tretlagergehauesen.

FSA MegaExo 24 mm / Road – MTB:

Das FSA MegaExo Kurbelsystem hat eine durchgehende 24 mm Achse entsprechend dem Shimano Hollowtech II System. Bei einigen Modelle ist aber eine 24,7mm Achse verbaut. Dort passen diese Innenlager nicht.

Race Face X-Type Kurbelachse 24 mm:

Das Race Face X-Type Kurbelsystem hat eine durchgehende 24 mm Achse wie auch die Shimano Hollowtech II Kurbeln. Die X Type MTB Kurbeln fuer 73 und 68 mm Tretlagergehaeuse haben eine Achslaenge von 120 mm. Die Kurbeln fuer 83 mm Tretlagergehaeuse haben eine Achslaenge von 136 mm. Dieses Achssystem wird auch FSA MegaExo Kurbeln verwendet. Die jeweiligen Innenlager sind untereinander kompatibel.

T47 Gewinde Tretlagergehaeuse

Die Tretlagergehaeuse haben eine Breite von 68 bis 132 mm und ein Gewinde 47×1.0mm, Aussendurchmesser 47mm, in die die Lagerschalen eingeschraubt werden. Beide Lagerschalen werden in Fahrrichtung eingeschraubt. Die Anpassung an die unterschiedlichen Gehaeusebreiten erfolgt ueber die im Lieferumfang enthaltenen Unterlegscheiben.

Die T47 Innenlager gibt es bei Wheels MFG in 2 Ausfuehrungen, Inboard T47, mit schmalleren Lagerschalen fuer die 86,5, 89,5 und 121 mm breiten T47 Tretlagergehaeuse und die Outboard T47 Innenlager mit breiteren Lagerschalen fuer 68, 73 und 100 mm T47 Tretlagergehaeuse.

Wheels Manufacturing Innenlager Technik:

• fuer T47 Tretlagergehaeuse geeignet
• Gehaeusebreite 68 – 73 mm, Gewinde 47×1,0mm
• fuer 24 mm Kurbelachsen
• Einsatzbereich: Cross Country, All Mountain, Enduro, Road
• 7075 Aluminium Lagerschalen, geschmiedete und CNC gefraest.
• ABEC5 Enduro Vollkontakt Schraegkugellager
• Gewicht 149 Gramm

Wheels Outboard Innenlager Kompatibilitaet:

mit MTB und Rennrad Kurbeln mit 24 mm Kurbelachsen, zB Shimano Hollowtech II, FSA Megaexo, Race Face X-Type .Die Werkzeugaufnahme der Lagerschalen betraegt 48,5 mm mit 16 Nuten. Zur Montage wir das Wheels Werkzeug WRENCH-BB48-44 benoetigt.
